Standardprodukter

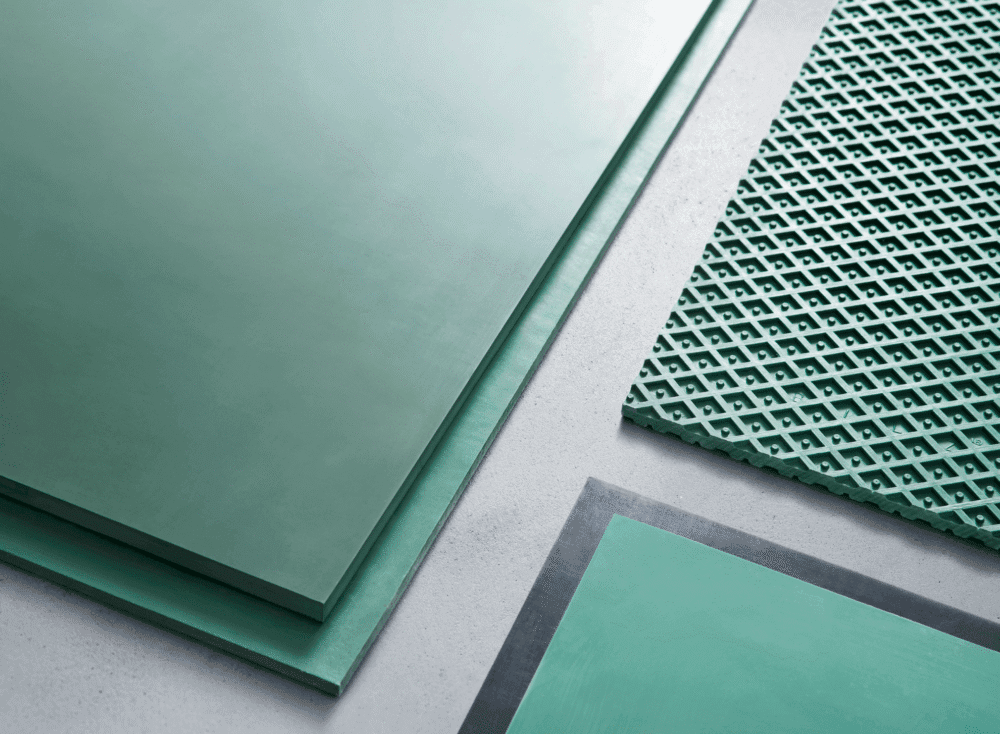

Bilz – Isolerplattor ”Insulation pads”
Isolerplattor tillverkas av en exakt definierad kombination av nitrilgummi och korkpartiklar, inbäddade i en komposit av bomullsfibrer. De fysiska och mekaniska egenskaperna hos detta högkvalitativa kompositmaterial, uppfyller alla aktuella krav för olika industriella applikationer, beroende på typ av platta.
- Effektiv stomljudsisolering och vibrationsdämpning
- Beständighet mot åldring:
Praktiskt taget obegränsad livslängd om belastningsvärdena följs. Hög grad av konstant avjämning. - Temperaturbeständighet:
-20° C till +80° C - Kemisk beständighet:
Utmärkt beständighet mot de flesta kommersiellt tillgängliga kyl- och smörjmedel, bränslen och rengöringsmedel. - Vibrationsdämpande egenskaper:
Mycket hög grad av vibrationsdämpning på upp till 30%.
Allmän information om isoleringsdynor
- Mycket goda dämpningsegenskaper säkerställer optimal avböjning och nivåkonsekvens både under statisk och dynamisk belastning.
- Bilz isoleringsdynor kan kapas till rätt storlek med vilken cirkelsåg eller bandsåg som helst.
- Vi levererar gärna specialstorlekar på begäran.
- Den angivna maxbelastningen består av maskinens statiska och dynamiska belastning.
- Den optimala isoleringseffekten uppnås vid ca 80-90% av den angivna maxbelastningen.
- Valda isoleringsdynor kan även levereras med en profil på ena sidan (beskrivning t.ex. B4-1).
- Den angivna friktionskoefficienten avser en standard industriell avjämningsmassa.
- Skärningstoleransen är enligt DIN 7715/T5, klass P3.
- W: våffelstruktur för utjämning av ojämna golv (B32W, B30W, B13W)
Beskrivning isolerplatta typ B6
Extremt robust isolerplatta med högsta formstabilitet. Avsedd för mycket tunga och långbäddade maskiner.
- Variant utan profil.
- Mycket hög lastkapacitet med bibehållen formstabilitet.
Tekniska data:
- Belastning: 50–350 N/cm²
- Höjd: 15 mm
- Friktionskoefficient: 0,6
Beskrivning isolerplatta typ B0
Isolerplatta med hög formstabilitet, speciellt framtagen för maskiner med låg egenstyvhet såsom bearbetningscentra, svarvar och slipmaskiner m.m.
- Variant utan profil.
- Mycket god formstabilitet.
Tekniska data:
- Belastning: 50–200 N/cm²
- Höjd: 15 mm
- Friktionskoefficient: 0,6
Beskrivning isolerplatta typ B4
Universellt användbar isolerplatta för verktygsmaskiner, plastmaskiner och tryckmaskiner. Mycket väl lämpad för maskiner som tenderar att ”vandra”.
Tekniska data:
- Belastning: 30–100 N/cm²
- Höjd: 15 mm
- Friktionskoefficient: 0,8
Beskrivning isolerplatta typ B50
Isolerplatta för maskiner med höga dynamiska krafter och endast liten anliggningsyta, t.ex. pressar, stansar, saxar m.m.
Tekniska data:
- Belastning: 50–200 N/cm²
- Höjd: 25 mm
- Friktionskoefficient: 0,8
Beskrivning isolerplatta typ B5
Profilerad isolerplatta för att kompensera ojämna golv. Speciellt utformad för maskiner med liten anliggningsyta och höga dynamiska krafter, t.ex. pressar, stansar, saxar m.m.
Tekniska data:
- Belastning: 50–160 N/cm²
- Höjd: 25 mm
- Friktionskoefficient: 0,8
Beskrivning isolerplatta typ B32
Mjuk isolerplatta utan profil med utmärkt isoleringseffekt, speciellt utformad för maskiner med låga dynamiska krafter såsom medelstora pressar, stansar m.m.
Tekniska data:
- Belastning: 20–80 N/cm²
- Höjd: 25 mm
- Friktionskoefficient: 0,8
Beskrivning isolerplatta typ B32W
Mycket mjuk isolerplatta med profil och mycket hög isoleringseffekt. Lämplig för maskiner med låga dynamiska krafter.
Tekniska data:
- Belastning: 35–70 N/cm²
- Höjd: 25 mm
- Friktionskoefficient: 0,8
Beskrivning isolerplatta typ B30
Mjuk isolerplatta utan profil, speciellt utformad för effektiv isolering vid installation på övre våningsplan.
Tekniska data:
- Belastning: 20–80 N/cm²
- Höjd: 18 mm
- Friktionskoefficient: 0,8
Beskrivning isolerplatta typ B13W
Isolerplatta för de högsta isoleringsvärdena, kan staplas upp till 6 gånger. Perfekt lämpad som plattset för fundamentisolering.
Tekniska data:
- Belastning: 5–40 N/cm²
- Höjd: 13 mm
- Friktionskoefficient: 0,8
Antislipplattor BS1, BS, BN, BR7, B8
Bilz antislipplattor och distansplattor, för mekanisk nivellering och halkskydd. Ska inte användas för vibrationsisolering.
BR7 kan även levereras med profil på ena sidan (benämns exempelvis BR7-1).
Pad typ BS1
- Belastning: 10–400 N/cm²
- Höjd: 1 mm
- Friktionskoefficient:0,9
Pad typ BS
- Belastning: 10–400 N/cm
- Höjd: 2 mm
- Friktionskoefficient: 0,9
Pad typ BN
- Belastning: 10–300 N/cm²
- Höjd: 5 mm
- Friktionskoefficient: 0,6
Pad typ BR7
- Belastning: 10–160 N/cm²
- Höjd: 7 mm
- Friktionskoefficient: 0,8
Pad typ B8
- Belastning: 5–40 N/cm²
- Höjd: 8 mm
- Friktionskoefficient: 0,8
