Standardprodukter

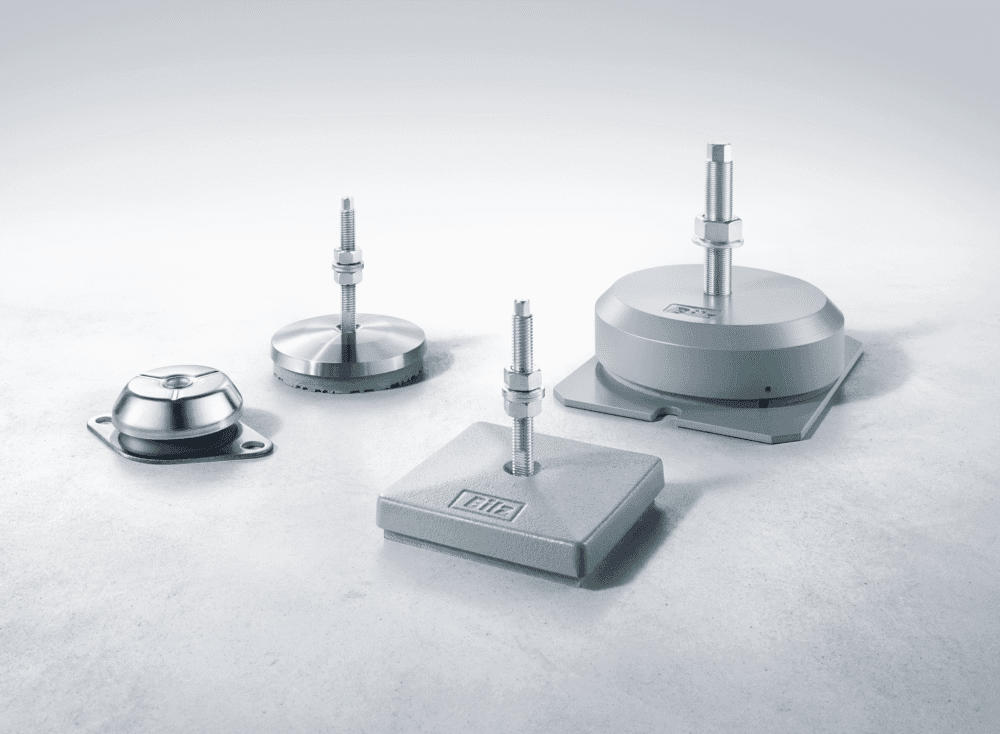

BILZ-Maskinfötter
Maskinfötter är underhållsfria komponenter för vibrationsisolerad maskininstallation. Som premiumvariant kombinerar Bilz maskinfötter hög lastkapacitet och exakt nivåjustering med effektiv isolering mot störande vibrationer och strukturöverfört buller. Konstruktionen säkerställer stabilitet, lång livslängd och bibehållen precision även under krävande driftsförhållanden.
Bilz maskinfötter används för vibrations- och strukturljudisolerad maskininstallation. De underhållsfria maskinfötterna möjliggör enkel och exakt nivellering av maskiner och finns i många utföranden. Rätt storlek och isolerplattor väljs utifrån applikation och belastning. Nivelleringsområdet kan justeras beroende på vald bultlängd och efter individuella krav.
- Typ av isolerplatta framgår i typbeteckningen, t.ex. BNSH 80/50 är utrustad med isolerplatta B50, BNVS 50/30W är utrustad med B30W osv.
- Optimal isoleringseffekt uppnås vid ca 80–90 % av den angivna maxbelastningen.
- Tillåtet temperaturområde: –20 °C till +80 °C.
Kontakta oss gärna om du inte hittar rätt dimension, färg, isolerplatta eller bultutförande för din applikation. Förutom vårt standardsortiment och standardfärger erbjuder vi även många speciallösningar. Våra tekniker hjälper dig gärna att välja rätt lösning för just dina behov.

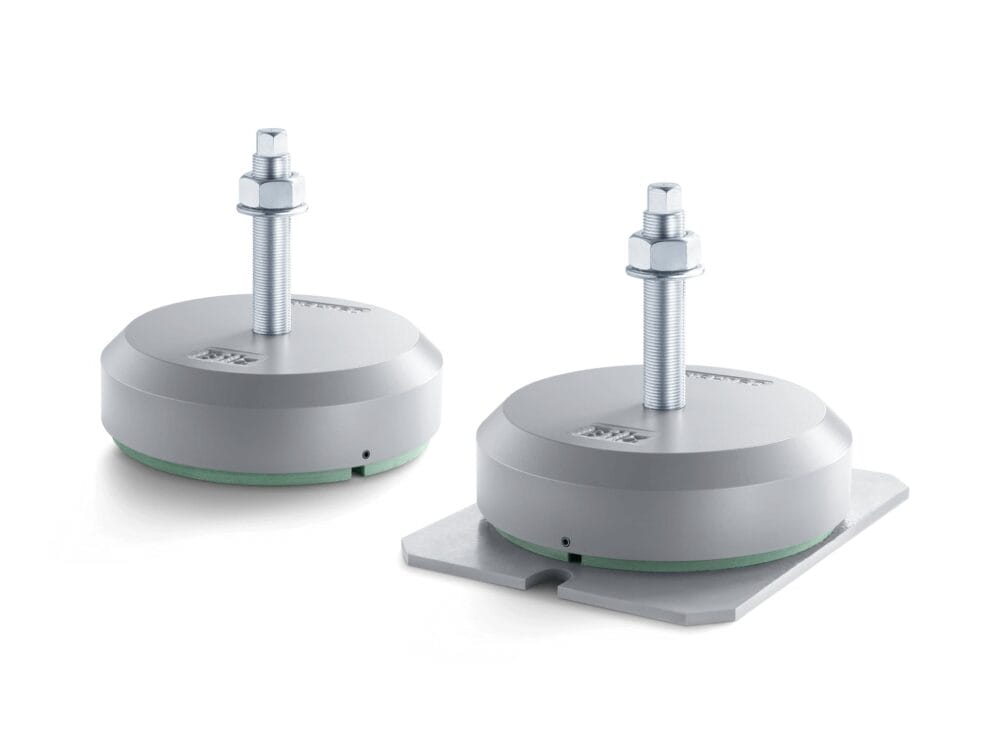

BNSH / BNSHA – För horisontell stabilitet
Optimal horisontell stabilitet för tunga maskiner som formsprutor, pressar och stansar
- Exakt kontakt: Kompatibla med maskiner som lätt “vandrar”
- Tryckplattans design ger jämn belastningsfördelning
- BNSHA-varianten inkluderar golvförankring (ej vältskydd)
Teknisk översikt (urval):
- Belastning: 2 400 – 90 000 N per enhet
- Gängor: M10–M30
- Diameter: Ø80–270 mm
- Justeringsområde: +6 till +18 mm

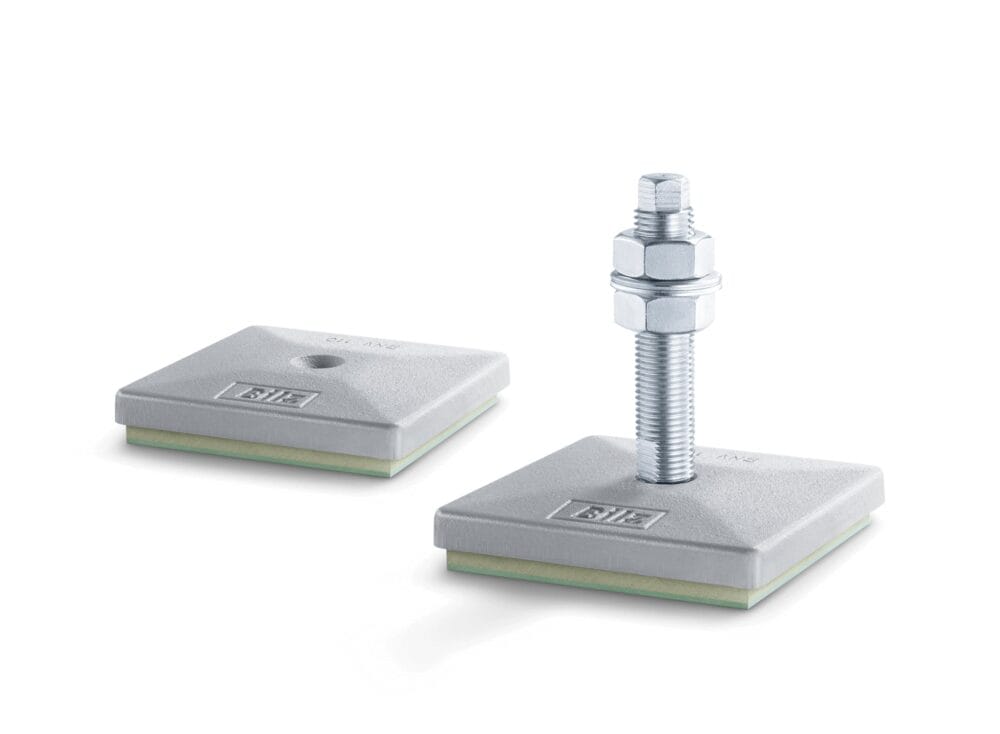

BNV / BNVS – Fyrkantiga nivelleringselement
För lätta till medeltunga maskiner med gängade hål
- Kompenserar upp till ±3° i lutning
- BNVS: fast förbindning mellan maskin och element
- Tre isolerplattor: B4 (universal), B0 (noggrann uppriktning), B30W (extra dämpning)
Teknisk översikt (urval):
- Belastning: 950 – 74 000 N per enhet
- Mått: 60×60 till 264×165 mm
- Höjd: 22–47 mm

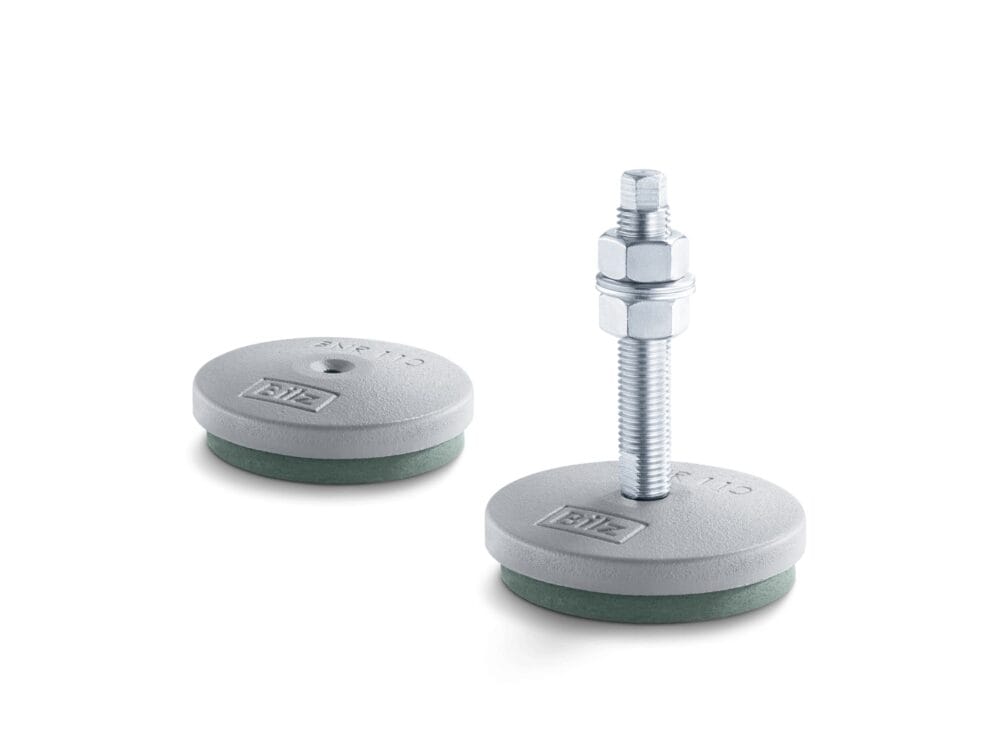

BNR / BNRS – Runda nivelleringselement
För maskiner med rund fotplatta eller runda infästningar
- Samma dämpningsplattor som BNV/BNVS
- BNRS: rigid maskinanslutning
- Gängad bult möjliggör ±3° lutningskompensation
Teknisk översikt (urval):
- Belastning: 700 – 62 000 N per enhet
- Diameter: Ø60–213 mm
- Höjd: 21–45 mm
BNRV / BNRSV – Rostfria runda nivelleringselement
Utvecklade för renrum och hygieniska miljöer
- För livsmedels-, läkemedels- och förpackningsindustrin
- Rostfritt utförande, vibrationsdämpning eller halkskydd
- ±3° lutningskompensation
Teknisk översikt (urval):
- Belastning: 700 – 27 500 N per enhet
- Diameter: Ø54–156 mm
- Höjd: 16–32,5 mm

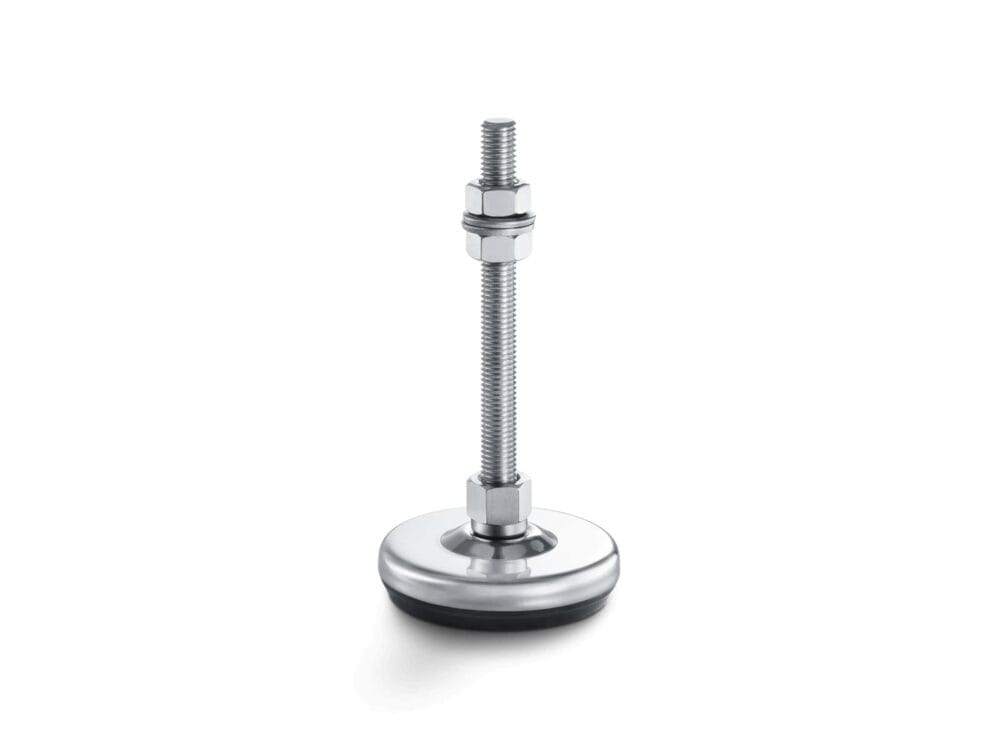

BFE – Rostfritt och kostnadseffektivt
Prisvärda element för hygienzoner med lutningskompensation upp till ±7,5°
- Kan inte användas med Bilz isolationsplattor
- Tål kommersiella kemikalier
Teknisk översikt (urval):
- Belastning: 3 000 – 30 000 N per enhet
- Diameter: Ø50–125 mm
- Höjd: 14–19 mm

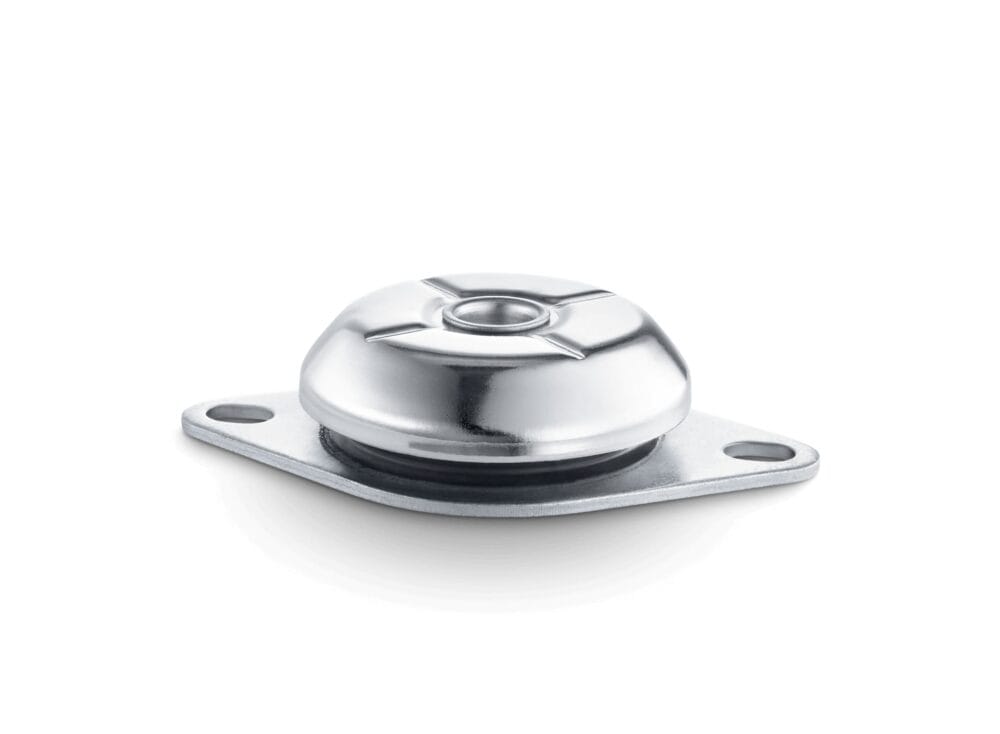

GMA – Robust vibrationsisolering för utomhusbruk
Kostnadseffektivt gummi-metallelement för tuffa miljöer, både stationärt och mobilt
- För pumpar, fläktar, sågar, träbearbetningsmaskiner, ventilationssystem och aggregat
- Hög tålighet mot väder, smuts och mekaniska stötar
- Utmärkt för isolering av både vibrationer och strukturburet ljud
Teknisk översikt (urval):
- Belastning: 2 300 – 10 000 N per enhet
- Gängor: M10–M16
- Diameter: Ø83–150 mm
- Max fjädringsväg: 3,5–5 mm ± 1,5

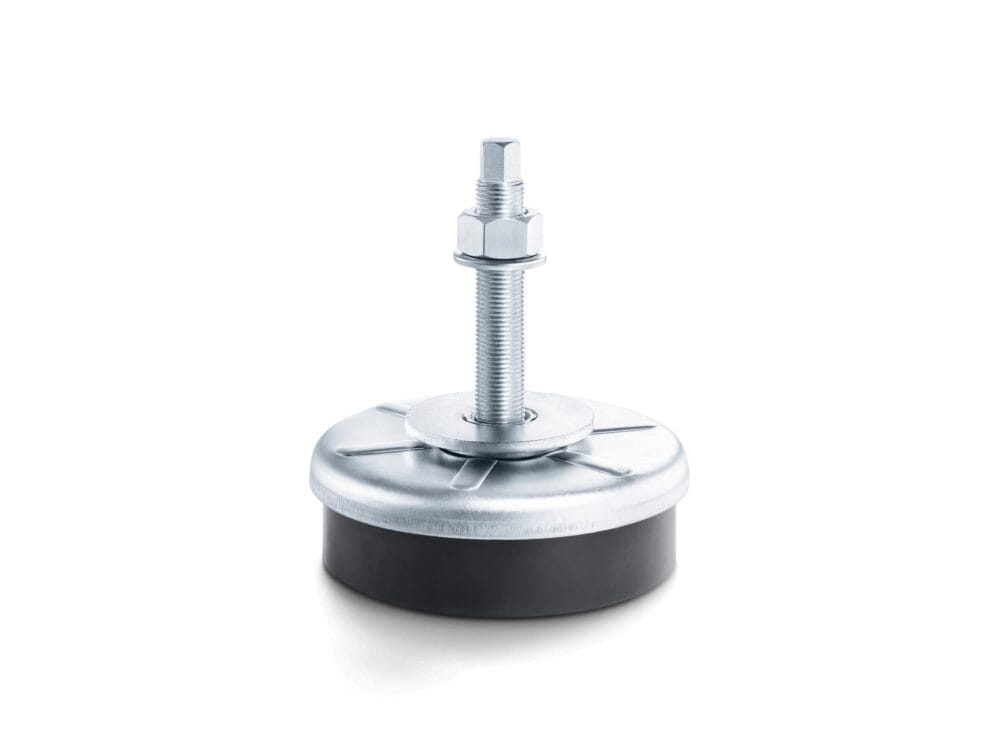

BNL – För högdynamiska maskiner
Kompakt och prisvärd lösning med god vibrationsdämpning för höga vertikala och horisontella krafter
- Tål smörjmedel, syror och baser
- Ej kompatibel med Bilz isolationsplattor
Teknisk översikt (urval):
- Belastning: 5 000 – 40 000 N per enhet
- Diameter: Ø80–200 mm
- Gänga: M12–M20
- Justeringsområde: +12 till +20 mm
